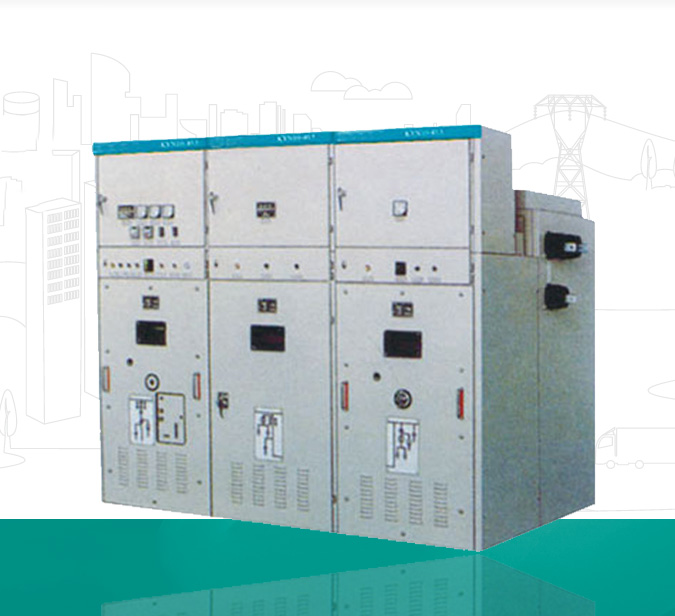

概述

KYN10-40.5系列交流金属封闭开关设备(高压手车柜)，是消化、吸收国内xj****技术，根据国内特点，自行设计研制的新一代的开关设备，其技术性能达到IEC298《交流金属封闭开关设备和控制设备》和GB3906《3-35kV交流金属封闭开关设备》标准，具有体积小，开断短路电流大、 安装方便、检修周期长、操作维护方便、使用安全可靠等特点。
用途
KYN10-40.5型交流金属封闭开关设备系三相交流50Hz户内金属铠装式手车柜，适用于发电厂，变电所等系统额定电压35kV,***高工作电压 不超过4 0.5k的单母线及单母线分段的电力系统中，作控制、接受和分配电能之用。

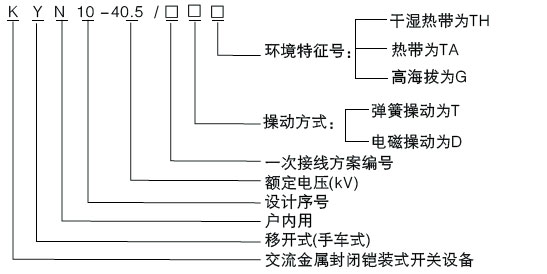

型号含义

正常使用环境条件
◆周围空气温度：上限+40℃,下限-10℃
◆海拔不超过1000m
◆相对温度：日平均值不大于95%(+25℃)，月平均值不大于90%(+25℃)
◆周围空气不受腐蚀性或可燃性气体、水蒸气等明显污染
◆地震烈度不超过8度
◆无经常性剧烈振动
◆如产品使用条件超出以上规定，由用户与制造厂协商确定
产品结构

LDJ1-35电流互感器技术数据：额定一次电流：5-1600A；额定二次电流：5A；二次准确级次：0.2、0.5、10P20、10P30；

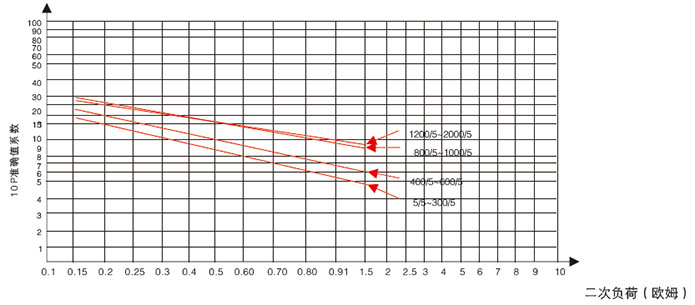

10P准确限值系数与二次负荷关系曲线如下图。
