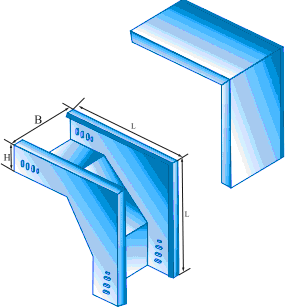

一、XQJ-C-2B垂直等径上弯通产品概述

XQJ-C-2B垂直等径上弯通是槽式电缆桥架中使用比较广泛的一种弯通接头，和XQJ-C-3G下角垂直等径三通、XQJ-C-4B上垂直等径四通两个产品同属桥架连接配件。

二、XQJ-C-2B垂直等径上弯通产品参数



序号No.	型号Model	规格Size	以mm)	币量Weight
l	C一2B一l	5OX25	125	1.46
2	C一2B一2	100X50	250	3.82
3	C一2B一3	150X75	275	7.63
4	C一2B一4	200X100	350	9.62
5	C一2B一5	250X125	375	12.44
6	C一2B一6	3OOX100	400	18.86
7	C一2B一7	3OOX150	500	21.86
8	C一2B一8	400X100	400	23.89
9	C一2B一9	4OOX150	500	27.43
l0	C一2B一10	400X200	600	32.15
ll	C一2B一11	500X100	500	32.86
12	C一2B一12	500X150	600	32.62
l3	C一2B一13	500X200	600	34.19
l4	C一2B一14	6OOX100	600	41.86
l5	C一2B一15	600X150	600	44.61
l6	C一2B一16	600X200	600	46.90
l7	C一2B一17	8OOX100	600	51.26
l8	C一2B一18	800X150	600	53.86
19	C一2B一19	800X200	600	56.83
说明:高度h=60, 100为单排连接孔，高h=150为双排连接孔
